Kích Thước Tank IBC 1000L Và Diện Tích Lắp Đặt
Tank IBC 1000L là loại bồn chứa công nghiệp được sử dụng để lưu trữ và vận chuyển nhiều loại chất lỏng trong các lĩnh vực như sản xuất, nông nghiệp, thực phẩm và hóa chất. Nhờ thiết kế bồn nhựa HDPE kết hợp khung bảo vệ và chân pallet, sản phẩm thuận tiện cho việc di chuyển bằng xe nâng, sắp xếp hàng hóa và tối ưu không gian kho.
Tuy nhiên, khi lựa chọn tank IBC 1000L, doanh nghiệp không chỉ cần quan tâm đến dung tích chứa mà còn phải xác định kích thước tổng thể, diện tích chiếm chỗ và khoảng không gian cần thiết để vận hành. Đây là những yếu tố ảnh hưởng trực tiếp đến khả năng bố trí kho, lưu thông xe nâng và an toàn trong quá trình sử dụng.
Vậy kích thước tank IBC 1000L tiêu chuẩn là bao nhiêu? Một bồn cần diện tích đặt bao nhiêu mét vuông và làm thế nào để tính diện tích khi lắp đặt nhiều bồn cùng lúc? Bài viết dưới đây sẽ giúp doanh nghiệp xác định các thông số cần thiết trước khi bố trí mặt bằng.
1. Kích thước tank IBC 1000L tiêu chuẩn hiện nay
Tank IBC 1000L phổ biến trên thị trường thường có thiết kế hình khối chữ nhật, gồm ruột bồn nhựa, khung bảo vệ bên ngoài, chân pallet, nắp nạp liệu phía trên và van xả phía dưới.
Kích thước tham khảo của một mẫu tank IBC 1000L thông dụng như sau:
| Thông số | Giá trị tham khảo |
|---|---|
| Dung tích danh nghĩa | 1.000 lít |
| Chiều dài | 1.200 mm |
| Chiều rộng | 1.000 mm |
| Chiều cao tổng thể | Khoảng 1.145–1.155 mm |
| Diện tích đáy | Khoảng 1,2 m² |
| Trọng lượng bồn rỗng | Khoảng 58 kg (+/- 5%) |
Các thông số trên mang tính tham khảo, không phải kích thước bắt buộc áp dụng cho tất cả sản phẩm. Tùy nhà sản xuất, vật liệu pallet, kết cấu khung và kiểu van, kích thước thực tế có thể khác nhau. Doanh nghiệp nên kiểm tra bản thông số kỹ thuật của mẫu tank dự kiến sử dụng trước khi thiết kế kho hoặc hệ thống giá đỡ.
Xem thêm: Tank IBC 1000L Là Gì? Cấu Tạo, Ứng Dụng Và Cách Chọn Phù Hợp
1.1. Chiều dài, chiều rộng và chiều cao tank IBC
Với kích thước tham khảo 1.200 × 1.000 × 1.150 mm, tank IBC 1000L có chiều dài khoảng 1,2 m, chiều rộng 1 m và chiều cao khoảng 1,15 m.
-
Chiều dài và chiều rộng: quyết định diện tích mặt sàn mà bồn chiếm dụng, đồng thời ảnh hưởng đến số lượng bồn có thể xếp theo từng hàng.
-
Chiều cao tổng thể: cần được tính cả phần pallet đế và khung bảo vệ. Thông số này quan trọng khi bố trí cửa kho, hệ thống kệ hoặc khu vực có giới hạn chiều cao.
-
Kích thước phần chân pallet: ảnh hưởng đến khả năng tiếp nhận càng xe nâng, thao tác di chuyển và độ ổn định khi đặt bồn.
Khi đo kích thước tank IBC 1000L, cần sử dụng kích thước ngoài cùng của toàn bộ bồn, không chỉ đo phần ruột nhựa. Đây là cơ sở chính xác hơn để tính diện tích lưu trữ và khoảng trống vận hành.
1.2. Dung tích và trọng lượng tank IBC 1000L
Dung tích danh nghĩa của tank IBC là 1.000 lít, tương đương 1 m³ chất lỏng. Một số mẫu có dung tích tràn lớn hơn dung tích danh nghĩa, nhưng không nên mặc định có thể sử dụng toàn bộ dung tích tràn để chứa hàng.
Trọng lượng bồn rỗng thường khoảng 58 kg đối với dòng IBC khung thép phổ biến. Khi chứa đầy nước, tổng trọng lượng có thể vượt 1.050 kg, chưa kể sai khác theo thiết kế và phụ kiện.
Với chất lỏng có tỷ trọng cao hơn nước, trọng lượng thực tế có thể lớn hơn đáng kể. Vì vậy, trước khi bố trí nhiều tank trong cùng một khu vực, doanh nghiệp cần kiểm tra tải trọng nền, sàn kho và khả năng chịu tải của thiết bị nâng hạ.
2. Một tank IBC 1000L cần diện tích bao nhiêu để lắp đặt?
Diện tích lắp đặt tank IBC 1000L cần được tính theo hai phần: diện tích chiếm chỗ của bồn và diện tích phụ trợ dành cho thao tác, kiểm tra, nạp liệu, xả liệu và di chuyển.
2.1. Diện tích chiếm chỗ của một tank IBC 1000L
Với kích thước đáy tham khảo dài 1,2 m và rộng 1 m, diện tích mặt đáy của một tank được tính theo công thức:
Trong đó:
-
(S): diện tích chiếm chỗ (m²).
-
(D): chiều dài đáy bồn (m).
-
(R): chiều rộng đáy bồn (m).
Thay số: S = 1,2 x 1,0 = 1,2m²
Như vậy, một tank IBC 1000L chiếm khoảng 1,2 m² diện tích mặt sàn nếu đặt trực tiếp trên nền phẳng. Đây là diện tích hình chữ nhật bao ngoài của bồn, chưa tính không gian thao tác xung quanh.
2.2. Cần chừa thêm bao nhiêu diện tích xung quanh tank?
Không nên bố trí tank sát nhau chỉ để tận dụng tối đa mặt bằng. Người vận hành cần tiếp cận được nắp nạp, van xả, nhãn nhận diện và các vị trí kiểm tra rò rỉ.
Khoảng trống cần chừa phụ thuộc vào phương thức vận hành. Ví dụ, khu vực chỉ lưu trữ và lấy bồn bằng xe nâng sẽ có yêu cầu khác với khu vực thường xuyên kết nối đường ống, bơm chất lỏng hoặc thao tác thủ công.
Để lập phương án mặt bằng sơ bộ, doanh nghiệp có thể tham khảo các tình huống sau:
| Phương thức sử dụng | Cách tính diện tích |
|---|---|
| Lưu trữ tĩnh | Diện tích đáy bồn cộng khoảng trống kiểm tra |
| Nạp và xả chất lỏng thường xuyên | Cộng không gian tiếp cận nắp, van và thiết bị |
| Di chuyển bằng xe nâng | Bố trí thêm lối đi, vùng quay và vùng thao tác theo loại xe |
| Chứa hóa chất cần kiểm soát tràn | Tính thêm khu vực khay hoặc bờ bao chống tràn theo yêu cầu áp dụng |
Không có một khoảng cách xung quanh cố định phù hợp cho mọi loại tank và kho. Khi thiết kế thực tế, cần kiểm tra hướng dẫn của nhà sản xuất, thiết bị nâng hạ, tính chất chất lỏng và quy định an toàn tại cơ sở.
Xem thêm: Ứng dụng của tank nhựa trong nông nghiệp: Giải pháp lưu trữ hiệu quả
3. Cách tính diện tích kho khi bố trí nhiều tank IBC 1000L
Khi cần lưu trữ số lượng lớn, việc tính toán trước giúp doanh nghiệp ước lượng diện tích nền, quy hoạch lối đi và hạn chế phải di chuyển bồn nhiều lần khi xuất nhập hàng.
3.1. Công thức tính diện tích đáy cho nhiều tank
Nếu tất cả tank có cùng kích thước đáy 1,2 × 1 m và được đặt trên một tầng, tổng diện tích chiếm chỗ lý thuyết được tính như sau: Sđáy = N x 1,2
Trong đó N là số lượng tank.
| Số lượng tank | Tổng diện tích đáy |
|---|---|
| 1 tank | 1,2 m² |
| 10 tank | 12 m² |
| 20 tank | 24 m² |
| 50 tank | 60 m² |
| 100 tank | 120 m² |
Bảng trên chỉ phản ánh tổng diện tích mặt đáy, không phải diện tích kho cần xây dựng hoặc thuê. Diện tích kho thực tế phải lớn hơn do cần dành chỗ cho lối đi, khoảng thao tác, khu vực tiếp nhận hàng và các yêu cầu an toàn khác.

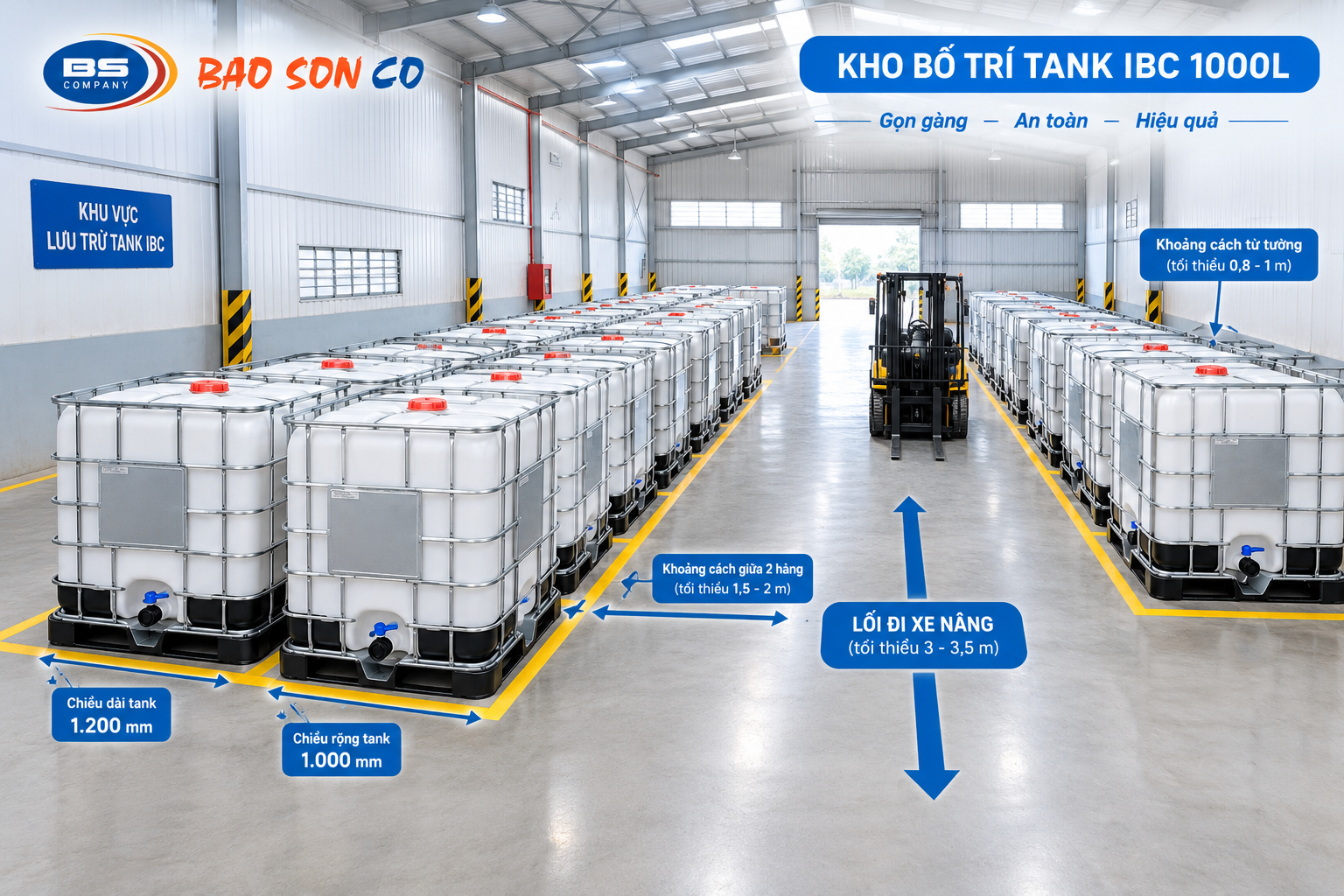

3.2. Ví dụ bố trí 10 tank IBC trong kho
Giả sử doanh nghiệp có 10 tank IBC 1000L, dự kiến bố trí thành 2 hàng, mỗi hàng 5 tank.
Nếu mỗi tank có mặt đáy 1,2 × 1 m và cạnh dài 1,2 m được xếp theo chiều dài hàng, mỗi hàng có chiều dài:
Chiều rộng phần bồn của hai hàng là:
Diện tích hình chữ nhật bao quanh riêng hai hàng bồn, chưa tính khoảng cách giữa hai hàng, là:
Khi thiết kế kho, cần bổ sung khoảng cách giữa hai hàng nếu cần tiếp cận van hoặc kiểm tra bồn từ hai phía. Ngoài ra, lối xe nâng phải được xác định dựa trên kích thước xe, bán kính quay và phương án lấy hàng. Không nên lấy diện tích đáy 12 m² làm diện tích kho tối thiểu cho 10 tank.
3.3. Có nên xếp chồng tank IBC để tiết kiệm diện tích?
Một số mẫu tank IBC được thiết kế cho phép xếp chồng trong điều kiện nhất định. Tuy nhiên, không thể mặc định mọi loại tank 1000L đều được xếp chồng như nhau.
Trước khi áp dụng, cần kiểm tra giới hạn xếp chồng khi có tải, thiết kế pallet, độ ổn định của nền, tình trạng khung và hướng dẫn của nhà sản xuất. Cũng cần đánh giá khả năng xe nâng tiếp cận và rủi ro khi lấy bồn ở tầng trên.
Đối với tank đã qua sử dụng, có dấu hiệu biến dạng, nứt, rò rỉ hoặc hư hỏng chân đế, không nên xếp chồng khi chưa được kiểm tra. Việc bố trí nhiều tầng không được làm giảm khả năng tiếp cận, gây mất ổn định hoặc vượt quá tải trọng thiết kế.
4. Những yếu tố ảnh hưởng đến diện tích lắp đặt tank IBC 1000L
Ngoài kích thước bồn, doanh nghiệp cần đánh giá điều kiện vận hành thực tế trước khi quyết định số lượng tank có thể bố trí trong kho.
4.1. Lối đi và không gian vận hành xe nâng
Nếu kho sử dụng xe nâng để nhập, xuất hoặc di chuyển tank IBC 1000L, cần bố trí lối đi đủ rộng cho xe tiếp cận, nâng hạ và quay đầu. Chiều rộng phù hợp phụ thuộc vào loại xe nâng, kích thước tải, bán kính quay và hướng tiếp cận pallet.
Lối đi cần được giữ thông thoáng, phân định rõ khu vực lưu trữ và tuyến di chuyển. Không nên dùng một kích thước lối đi chung cho mọi loại xe hoặc tận dụng lối thoát hiểm làm khu vực đặt bồn.
4.2. Tải trọng nền kho và sàn nhà xưởng
Một tank IBC chứa đầy nước có tổng trọng lượng khoảng 1 tấn hoặc hơn. Khi bố trí nhiều tank liền nhau, tải trọng tập trung trên sàn có thể rất lớn.
Doanh nghiệp cần kiểm tra tải trọng cho phép của nền hoặc sàn, đặc biệt với kho nhiều tầng, sàn nâng hoặc khu vực sử dụng kệ. Nếu chứa chất lỏng có tỷ trọng cao, phải tính theo khối lượng thực tế thay vì chỉ dựa vào dung tích 1.000 lít.
4.3. Tính chất chất lỏng và phương án chống tràn
Tank dùng chứa nước, nguyên liệu thực phẩm và tank dùng chứa hóa chất có thể cần những phương án bố trí khác nhau. Với chất lỏng có nguy cơ gây hại khi rò rỉ, cần xem xét khay hứng, bờ bao hoặc hệ thống thu gom phù hợp, đồng thời bảo đảm vật liệu tiếp xúc tương thích với chất được lưu trữ.
Không nên bố trí tank ở vị trí dễ bị xe nâng va chạm hoặc để van xả hướng vào lối đi chính. Đối với hóa chất nguy hiểm, cần đánh giá yêu cầu phân khu, thông gió, phòng cháy chữa cháy và biện pháp ứng phó sự cố theo quy định áp dụng.
5. Lưu ý khi bố trí tank IBC 1000L an toàn và hiệu quả
Để tối ưu diện tích kho mà vẫn bảo đảm khả năng vận hành, doanh nghiệp nên thực hiện các bước sau:
-
Đo kích thước thực tế: kiểm tra chiều dài, chiều rộng và chiều cao tổng thể của tank, bao gồm pallet và phụ kiện.
-
Lập sơ đồ mặt bằng: xác định số lượng bồn, số hàng, hướng đặt van xả, lối đi và khu vực nhận hàng.
-
Kiểm tra tải trọng: tính khối lượng chất lỏng thực tế và tải trọng tổng của từng vị trí đặt bồn.
-
Bảo đảm khả năng tiếp cận: không che khuất nhãn sản phẩm, van xả hoặc vị trí cần kiểm tra định kỳ.
-
Kiểm tra tình trạng bồn: đặc biệt với tank cũ, cần xem xét ruột nhựa, khung thép, pallet, van và khả năng rò rỉ trước khi đưa vào sử dụng.
-
Xác định đúng mục đích chứa: lựa chọn loại tank phù hợp với tính chất hóa chất hoặc nguyên liệu, không chỉ dựa vào kích thước và giá thành.
6. Mua tank IBC 1000L tại Bảo Sơn Co.
Bảo Sơn Co. cung cấp các sản phẩm tank IBC 1000L phục vụ nhu cầu lưu trữ và vận chuyển chất lỏng trong hoạt động sản xuất, kinh doanh và công nghiệp.
Khi lựa chọn tank IBC, doanh nghiệp nên xác định trước dung tích sử dụng, kích thước khu vực lắp đặt, loại chất lỏng cần chứa và yêu cầu về tình trạng bồn. Những thông tin này giúp lựa chọn sản phẩm phù hợp và hạn chế phát sinh chi phí khi đưa vào vận hành.
Nếu cần bố trí nhiều tank trong cùng một kho, khách hàng nên cung cấp số lượng dự kiến và kích thước mặt bằng để được tư vấn phương án sắp xếp phù hợp.
Liên hệ Bảo Sơn Co. Để được tư vấn tank IBC 1000L và lựa chọn sản phẩm phù hợp với nhu cầu thực tế.
-
Website: cokhivamoitruong.vn
-
Hotline/Zalo: 0963 543 681
7. Câu hỏi thường gặp về kích thước tank IBC 1000L
Tank IBC 1000L có kích thước bao nhiêu?
Tank IBC 1000L phổ biến có kích thước khoảng 1.200 × 1.000 × 1.150–1.160 mm (dài × rộng × cao). Thông số cụ thể tùy thuộc nhà sản xuất và kết cấu pallet.
Một tank IBC 1000L chiếm bao nhiêu mét vuông?
Với mặt đáy 1,2 × 1 m, một tank chiếm khoảng 1,2 m². Diện tích này chưa bao gồm lối đi, khoảng thao tác và khu vực chống tràn nếu cần.
Kho 20 m² có đặt được 10 tank IBC 1000L không?
Mười tank có tổng diện tích đáy khoảng 12 m². Nên về mặt số học có thể nằm trong diện tích 20 m². Tuy nhiên, khả năng bố trí thực tế còn phụ thuộc hình dạng mặt bằng. Cửa ra vào, lối xe nâng và yêu cầu thao tác. Không thể khẳng định kho 20 m² phù hợp nếu chưa có sơ đồ mặt bằng.
Tank IBC 1000L có thể xếp chồng không?
Một số mẫu cho phép xếp chồng theo giới hạn do nhà sản xuất quy định. Cần kiểm tra tải trọng xếp chồng, tình trạng pallet. Độ ổn định và phương án nâng hạ trước khi thực hiện.
Có thể dùng tank IBC 1000L để chứa hóa chất không?
Có thể sử dụng một số mẫu tank IBC cho những. Loại hóa chất phù hợp với vật liệu bồn và giới hạn thiết kế. Cần xác nhận tính tương thích hóa học. Điều kiện sử dụng và chứng nhận cần thiết trước khi chứa. Không nên mặc định mọi loại tank đều dùng được cho mọi hóa chất.
